阻抗管吸隔聲測試

阻抗管材料吸隔聲測試系統廣泛應用于各行各業材料聲學特性的測試，如材料的吸聲系數、反射系數、聲阻抗、聲導納等。在建筑聲學設計中，設計師需要知道各種材料的聲學特性，以便計算室內的混響時間；在汽車內飾件設計中，工程師用車內材料的聲學特性計算車內降噪的效果，并通過對重量、體積與聲學性能優化來提高車內聲學舒適性；在航空航天領域，需要通過材料聲學性能測試選擇更合適的合金材料和艙內座椅材料；在新材料及復合材料研究行業，需要測試不同分子結構或不同原料配比的產品聲學性能等。

生產的阻抗管測試系統依據國家標準GB/T18696.2-2002 《阻抗管中吸聲系數和聲阻抗聲學的測量第2部分: 傳遞函數法》及ISO10534-2:1998標準設計。本文通過測試系統介紹和測試案例分享兩部分說明SKC材料吸隔聲測試解決方案。

PART A---SKC阻抗管測試系統介紹

整套系統由阻抗管、高精度相位匹配傳聲器、數據采集器、功率放大器、測試軟件等組成，相對于駐波管的駐波比法有測試時間短、頻譜連續、重復性好等特點，尤其是進行材料研究時可大大提高對比實驗的效率。

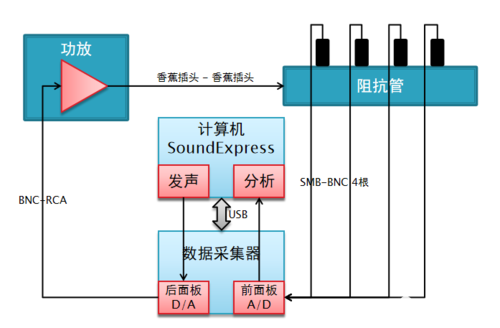

系統搭建圖如下：

系統組成儀器介紹：

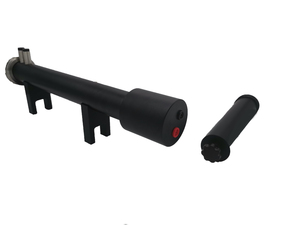

a. 阻抗管：

1.整套阻抗管采用高強度硬質鋁合金整體加工成型;

2.能最大限度的保證管徑以及腔體的穩固；

3.多種管徑，多種傳聲器間距，測量的頻率范圍大；

4.只需小的樣品即可完成材料吸隔聲測試；

5.系統安裝及拆卸方便，后腔大小可調節。

b.傳聲器SKC MP40：

阻抗管測試系統使用的傳聲器是SKC自主研發生產的高精度1/4英寸傳聲器MP40，傳聲器相位嚴格配對，下限頻率低。（吸聲測試使用2支，隔聲測試使用4支）MP40具體參數如下：

c.四通道數據采集器Q421

Q421數據采集器四通道輸入兩通道輸出，輸出信號的頻率和幅度在規定范圍內可自由設定，具體參數如下：

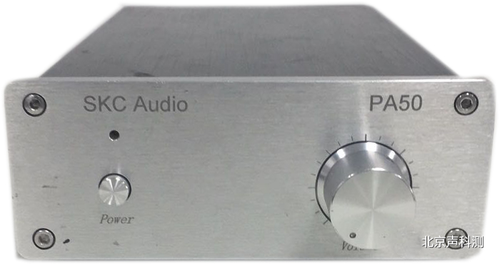

d.功率放大器PA50

SKC功率放大器PA50擁有輸出直流檢測、開關機及過載保護裝置，具體參數如下：

e.測試軟件-SoundExpress

軟件的主界面如下圖所示,主要包括：

1.Project Management：項目文件管理

2.Hardware Setup：設置所有用到的硬件參數

3.Calibration：校準傳聲器

4.Test：可測試聲壓級、聲強、聲功率、材料吸聲/隔聲測試

5.軟件特點：測試軟件穩定性好，可移植性強，操作簡單

PART B---測試案例分享

案例1--某整車汽車廠內飾件吸聲樣件測試

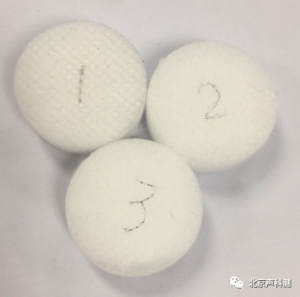

三組測試樣件：10mm厚度吸聲棉

測試要求：測試三組試件800Hz-6300Hz的吸聲系數。

使用SKC材料吸聲測試解決方案

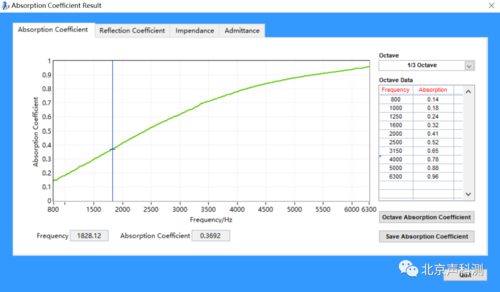

吸聲系數曲線圖如下：

三組樣件測試的吸聲系數數據如下，

測試結果滿足客戶要求。

案例2--某高校復合材料樣件隔聲量/吸聲系數測試

樣件（大號）：直徑：99.96mm, 厚度：2.8mm

樣件（小號）：直徑：28.90mm， 厚度：2.8mm

使用SKC材料吸隔聲測試解決方案

隔聲量曲線圖和1/3倍頻程數據如下：

使用SKC材料吸隔聲測試解決方案

吸聲系數曲線圖和1/3倍頻程數據如下：

SKC阻抗管材料吸隔聲測試系統，可以在建筑行業、汽車內飾、高分子材料研究、新材料設計、復合材料開發以及高校、科研院所、各類研究機構等行業對諸如：墻體、天花板、汽車內飾件、毛氈、碳纖維材料、多體復合材料、蜂窩鋁、多孔材料等進行聲學吸隔聲測試。
