一文看懂傳感器技術規格

技術規格主要為用戶提供產品技術和產品功能方面的信息。由于沒有法律要求或行業標準來強制規定技術規格的內容和形式，因此每家制造商的技術規格都不盡相同。在分析技術規格的數據時，了解重要的細節、差異以及需要注意的問題至關重要。

精確度vs 精度

“精確度”和“精度”兩個術語的含義是不同的，對測量型傳感器來說，必須對二者進行正確區分。

精確度包括測量范圍內的線性誤差、遲滯誤差和重復性誤差（或重復精度）。測量值或多或少總是接近于最終的平均值，可用“散布圓”來表示。不過，精確度并不能用于描述多次測量平均值與真實值之間的誤差，此類誤差用“精度”來表示。

精確度和精度

精確度→ 散布圓；精度 → 固定誤差

精確度用以平均值為圓心的散布圓來表示。“精度”指多次測量平均值與真實值之間的誤差。

最大測量誤差vs 單獨的標準測量誤差

不同供應商對傳感器規格的定義也不同。有的供應商提供最大測量誤差，而有的則提供單獨的標準測量誤差。不過，這兩種變量是截然不同的。

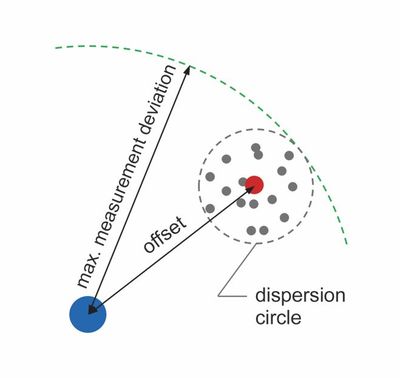

最大測量誤差

最大測量誤差= 固定誤差 + 標準測量誤差（散布圓）

標準測量誤差用散布圓半徑（精確度）來表示，而最大測量誤差是固定誤差（精度）與標準測量誤差（精確度）之和。

由于所執行的通用規格不同，參數值相同的兩種傳感器，其性能可能天壤之別。如果兩種傳感器均以0.1%全量程（FS）來標示，其中一種未明確固定誤差。而且，測量值與真實值之間的關系也未標明。因此，標準測量誤差為0.1% FS的傳感器極有可能對應的是最大測量誤差為0.5% FS的傳感器。為了使最大測量誤差達到0.1% FS，傳感器必須要精確得多，例如：0.05% FS的標準測量誤差（精確度，散布圓）加上0.05% FS的固定誤差。

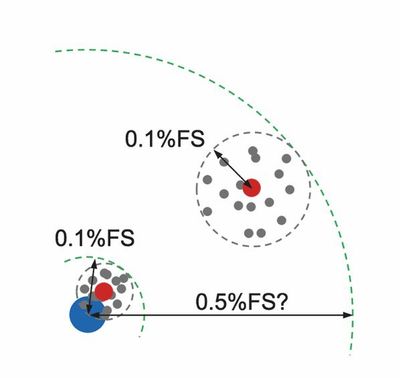

測量誤差和最大測量

誤差FS：全量程

如果數據表沒有明確規定是最大測量誤差還是標準測量誤差，則必須使用小字進行說明，以便區別。問題的關鍵在于零點誤差和滿量程誤差是否包含在技術規范中。例如：

根據標準測量誤差規定的技術規格包括線性誤差（根據最小值設定，BFSL）以及遲滯誤差和重復性誤差；根據最大測量誤差規定的技術規格包括零點誤差、滿量程誤差、線性誤差（極限點設定之后）以及遲滯誤差和重復性誤差（EN 61298-2）。

誤差定義

無論是標準測量誤差，還是最大測量誤差，都必須進一步考慮誤差的定義。誤差也有兩種常見的定義方式。

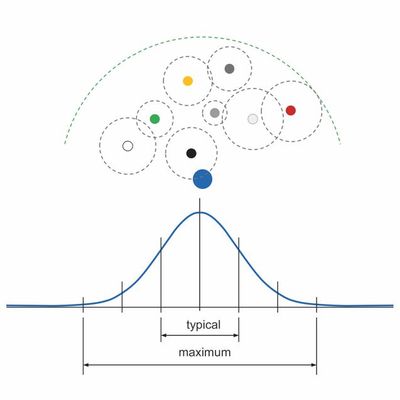

誤差定義

以上為正態分布誤差模型，顯示的是最大測量誤差

測量過程中使用到大量傳感器，每個傳感器都進行相應的多次測量。如果以“典型”誤差來定義，只有68%（1s）的傳感器符合技術規格。這意味著有32%的傳感器都不符合制造商提供的技術規格。如果是以“最大”誤差來定義的，則為高質量產品，因為從統計角度看，有99.7%（3s）的測量型傳感器都符合這一技術規格。因此，在這種情況下，幾乎所有傳感器都符合制造商的技術規格。

溫度影響

標準測量誤差和/或最大測量誤差的規定與參考溫度有關，通常是20℃。不過，在大多數情況下，傳感器的工作溫度都不穩定，或者偏離了20℃，這會對標準測量誤差造成相應的影響，對最大測量誤差的影響更大。這是由于傳感器的性能只能針對一個溫度值進行調節。因此，在變化的溫度下，零點誤差和滿量程誤差（極限點或最小值設定）都會發生變化。“零點溫度系數”用于描述溫度在壓力為零的情況下對標準測量誤差或最大測量誤差的影響。一般而言，零點溫度系數用%FS/10℃表示。如果一只傳感器的初始最大測量誤差為0.1%FS（20℃下），若傳感器的零點溫度系數為0.05%FS/10℃，那么傳感器在40℃的工作溫度下所對應的最大測量誤差則是0.2%FS。“滿量程溫度系數”用于描述溫度在滿量程的情況下對標準測量誤差或最大測量誤差的影響。通常情況下，滿量程溫度系數用%FS/10℃表示。滿量程溫度系數與零點溫度系數合起來相當于精確度的下降值。

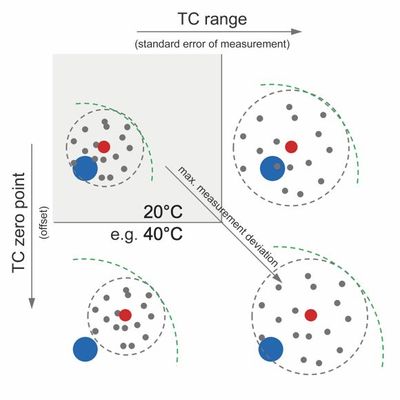

溫度對標準測量誤差和最大測量誤差的影響

滿量程溫度系數→ 標準測量誤差

零點溫度系數→ 對固定誤差的影響

從上圖中可看出，真實值（藍點）與多次測量的平均值（紅點）之間的距離對應的便是固定誤差。散布圓（標準測量誤差）反映的是精確度，是多次測量值（灰點）構成的點云。最后，最大測量誤差則用綠色虛線所構成的圓弧來表示，具體取決于散布圓和固定誤差。零點溫度系數對固定誤差有影響，而滿量程溫度系數對標準測量誤差有影響，二者合起來則表示溫度對最大測量誤差有影響。
