聲學測量案例：聲學照相機用于電力設備局部放電檢測

一、電力設備局部放電故障

隨著經濟的飛速發展，電力作為一種重要能源，影響著萬千國人的工作、生活和學習，并對我們社會、經濟和科學的穩定發展起著至關重要的作用。因此，保障電力的持續、穩定的生產和供應，成為電廠的首要任務。

局部放電是電力設備日常運行中最常出現的故障之一，因其極易造成巨大的經濟損失而備受電廠的關注。據電網統計，局部放電是造成高壓電氣設備最終發生絕緣擊穿的重要原因，也是絕緣劣化的重要表征，其主要出現在高壓電氣設備之中。

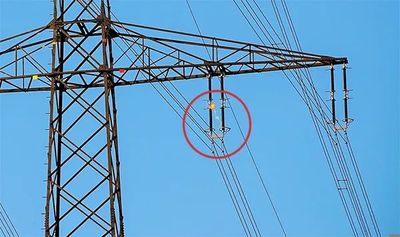

高壓線電塔局部放電場景

因此，如何及時發現局部放電現象并進行有效解決，從而使設備正常安全運行一直是電力設備維護工作中的難點和重點。

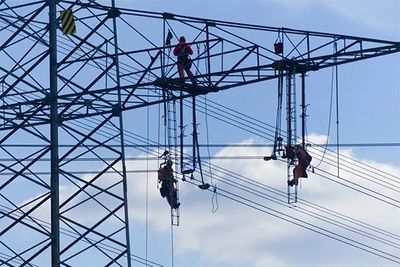

維修人員在維修高壓線電塔

聲學照相機是基于麥克風陣列的聲學成像技術，其通過對電氣設備局部放電時產生的聲信號采集，分析處理后，可快速實現視覺區域內的成像，精準定位局部放電位置，可大幅提高檢修效率，有助于檢修人員更快更準的查找故障部位，及時有效解除安全隱患，保障電力設施安全運行。

二、聲學照相機

聲學照相機又稱聲像儀、手持式聲學成像儀，其原理是用一組傳聲器(又稱麥克風)同時接收聲源發出的信號，通過聲源定位算法獲得聲源位置和強度信息，被廣泛應用于汽車、航空、機床以及工業現場的噪聲源定位中。

技術原理

1. 傳聲器陣列技術：將多個傳聲器，部署在各種形狀的傳聲器陣列上，通過信號處理算法（如波束形成、聲全息）生成聲音在一個平面或球面上的聲壓級分布，以彩色等高線圖的方式實現聲音可視化，通過照片或視頻的方式顯示被測物的噪聲源分布。

2. 聲學成像技術：通過測量二維面上的聲壓，運用重構算法重建被測設備表面的聲場，最后將聲場以圖像或視頻的形式顯示出來。

3. 視聽融合技術：通過傳聲器陣列同步接收到多個通道的聲音信號， 依據相控陣波束形成原理計算得到設備基準發射面上的聲場分布云圖。測量中同步記錄設備的可見光圖像，以其為背景，通過幾何配準將聲場分布云圖與可見光圖像疊加顯示，獲得聲學成像結果。聲學成像結果中直觀顯示了聲源空間位置、強度和頻譜等特征。

現場測試視頻

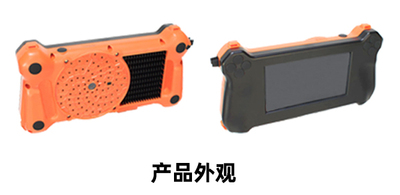

產品特點

1. 使用簡便：操作簡單，手持式非接觸式測試，聲學成像速率高達100FPS，測試結果肉眼直觀可見。

2. 測量精準：采用優質測量傳聲器，結合傳聲器陣列等技術，可有效監測聲壓級33-120dB范圍的故障點。

3. 功能強大：結實耐用的外觀設計，穩定的使用性能，可適用于各類戶外室內場景。

三、結語

電力設備局部放電，作為一種設備故障，利用聲學測量技術，可有效實現對故障點位的檢測定位，及時做到故障的處理，避免更大的經濟損失造成。
