振動測量案例：風機軸承振動信號采集系統

“雙碳”目標

近年來，為應對全球氣候變暖，全世界178個國家和地區于2016年共同簽署《巴黎協定》，該協定的長期目標是將全球平均氣溫較前工業化時期上升幅度控制在2攝氏度以?xún)?nèi)，并努力將溫度上升幅度限制在1.5攝氏度以?xún)?nèi)，同時預計全球在2023年實現碳達峰，2050-2070年實現碳中和。我國作為合約國之一，也提出了2030年前碳達峰、2060年前碳中和的“雙碳”目標。為了“雙碳“目標，各種使用新能源、環保設備和節能減排的科技被大力推廣和應用開發，其中風能發電作為一種常規的清潔能源，也借此政策利好，行業獲得了飛速發展。

風電行業發展現狀

風能，是空氣流動所產生的動能，是太陽能的一種轉化形式。風力發電，是指將風的動能轉化為機械動能，再將機械動能轉化為電能。風能作為一種可再生能源，具有儲量大、分布廣、低碳清潔等特性。發展風電產業，對我國實現“碳達峰”、“碳中和”目標，推動能源結構轉型，構建以新能源為主體的新型能源體系，培育經濟發展新動能等具有重要意義。

風電設備造價成本高

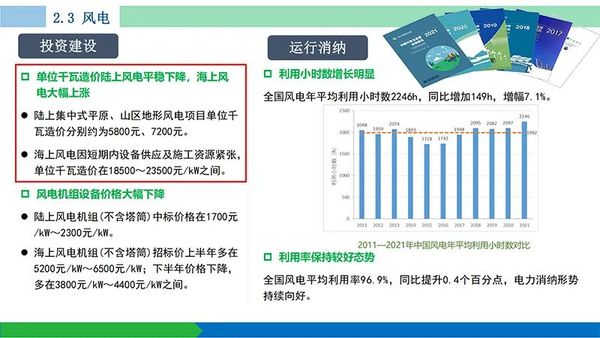

根據《中國可再生能源發展報告2021》數據，風電設備的制造和安裝，是風電開發最主要的成本來源，不論是海上風電，還是陸上風電，大致造價在5800~23500元/kW之間。

風電設備故障頻發

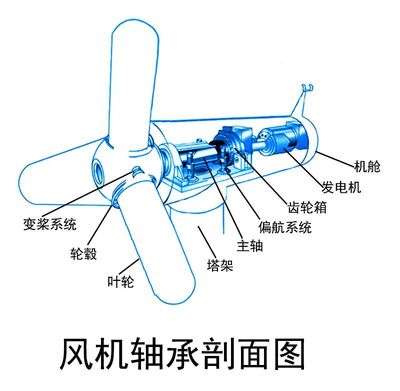

近年來，隨著風電行業的快速發展，風機故障等影響行業發展的因素也慢慢顯現出來。由于風機一般建立在偏遠的地區，環境非常惡劣，風機長期處于不穩定的運行環境，使得機組的故障頻發，一些故障和隱患因未能及時發現和解決，往往容易加劇設備的磨損，經常會造成風機軸承等關鍵成本部件的毀損，嚴重者會導致風機停機，造成停產和高額的維修費等經濟損失。因此，針對風電設備進行故障監測，及時發現、處理和維修故障就顯得格外重要。

研發背景

為幫助風電產業鏈上下游的客戶，對風電設備進行故障監測和診斷，及時發現和解決故障原因，提升設備使用壽命和減少因故障未能及時處理造成的經濟損失，北京聲科測自主研發了一系列故障診斷設備和系統，今天我們和大家分享的是風機軸承振動信號采集系統。

風機軸承振動信號采集系統簡介

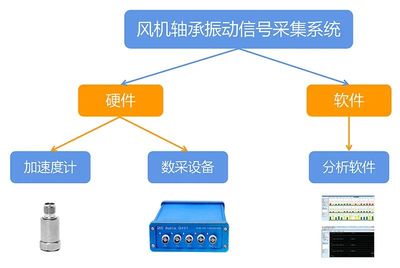

風機軸承振動信號采集系統，是北京聲科測（簡稱SKC）的研發團隊，根據客戶的實際需求定制化開發的一套系統，它主體包括硬件和軟件兩部分，詳細組成結構如下圖所示。

技術原理

風電機組在工作時會產生振動，若發生故障，其振動信號的能量分布就會發生變化。通過使用加速度計，可以采集不同轉速、不同負載等多種條件下風機的振動信號，為后端分析提供準確的振動信號數據，從而很好地識別風電機組的運行狀態，大大降低風機維護成本。

①加速度計簡介

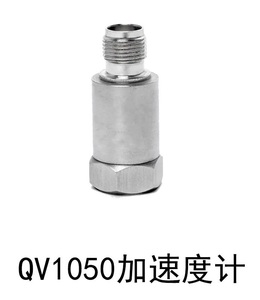

QV1050加速度計屬于IEPE型振動傳感器，是專門為高鐵、汽車、航空、航天、能源等領域的NVH測試所開發研制的振動傳感器，適合于多通道NVH測試、整車模態實驗等。

優點

其頻響寬、動態范圍大、可靠性高、使用方便，可以與市場上通用的各大廠商數據采集器兼容使用。

參數

②數采設備簡介

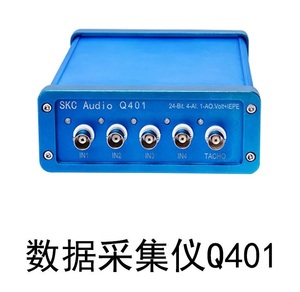

SKC四通道數據采集儀Q401，具有IEPE恒流源、電壓等供電方式，采用成熟的以太網TCP/TP 協議，標準的 RJ45 連接器，不需專用的驅動程序，可連接任意標準網絡設備，適用于各種臺式，筆記本計算機進行數據采集，監測，控制使用。

優點

1. 數據采集功能強大，數據采集器包含靜態采集模塊和動態采集模塊，可采集靜態數據信號（溫度、壓力、流量等）和動態數據信號（振動、應變、噪聲、模態等）。

2. 數據傳輸和保存方便，支持實時上傳和SD卡存儲，并可定制開發多種數據傳輸接口，方便數據傳輸。

3. 應用場景廣泛，本產品因其出色的性能和測試范圍，可用于動力設備（電機、機床）、交通設備（飛機、車輛、船舶）、大型建筑結構（橋梁、樓房、水壩）和軍事領域（航空、航天）等場景。

參數

③軟件簡介

數據分析軟件是由北京聲科測公司自主研發，兼容WINDOWS系統進行的架構設計，采用全中文操作面板，并設計多種參數自選使用設置，方便客戶DIY調整測試參數，滿足客戶多種測試需求。

優點

1. 軟件功能強大，滿足各類數據分析需求，包含示波采樣、頻譜分析、時域分析、應變花分析、編輯濾波、傳遞函數、倍頻率、自相關、互相關、數據導出等功能。

2. 軟件采樣范圍可根據需求自主設定，采樣率有44.1kHz、48kHz、88.2kHz、96kHz、176.4kHz、192kHz可選。

3. 軟件使用方便和快捷，可對實時數據進行分析和存儲等操作。

關于我們

北京聲科測（SKC）聲學技術有限公司，是一家專注聲學和振動測量領域的傳感器制造企業，可為各行業客戶提供各類相關產品、技術、服務和定制化開發，幫助客戶優化生產工藝，提升產品性能。如您有相關需求，請您致電400-999-7956轉1，與我們洽談合作。
