解密：聲源定位技術之聲陣列測試系統

在日常生活中，當突然聽到一個聲音時，絕大多數時候，人們可根據聽到的聲音，判斷出聲音產生的大致方位，這一現象俗稱“聽聲辯位”，其科學原理就是聲源定位技術。

今天，我們將向大家解密一下聲源定位和聲陣列。首先，我們先看聲源定位的相關知識。

聲源定位技術的定義

聲源定位技術，又稱SSL(Sound Source Localization)技術，是指利用多個麥克風（又稱聲音傳感器或傳聲器），在環境不同位置點對聲信號進行測量，由于聲信號到達各個麥克風的時間有不同程度的延遲，利用算法對測量到的聲信號進行處理，由此獲得聲源點相對于麥克風的到達方向（包括方位角、俯仰角）和距離等。

聲源定位技術的組成

聲源定位技術，主要由兩部分組成，分別是方向估計和距離估計。其中，到達方向 (Direction-of-arrival, DOA) 估計，包括方位角和俯仰角。

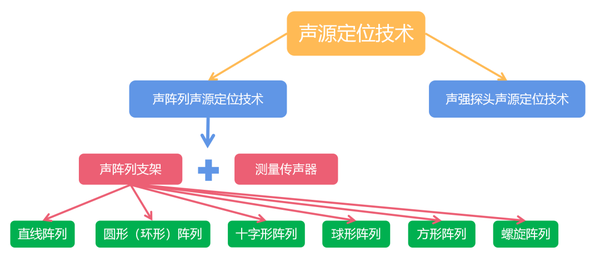

聲源定位技術的分類

聲源定位技術，可通過聲強探頭和聲陣列（聲學陣列/傳聲器陣列/麥克風陣列）兩種方式實現。

其中，聲強探頭聲源定位技術，主要用于復雜目標和環境中的聲源定位，例如，一個車間里的壓縮機噪聲量級和混響都很大，噪聲源頭也很復雜，適合使用聲強探頭進行聲源定位。而聲陣列聲源定位技術，則可廣泛應用于各種場景。

聲源定位技術的作用

通過聲源定位技術，可以準確定位出不同頻率下聲源的位置和強度信息，了解了噪聲源，有助于相應的降噪設計。

聲源定位技術的應用場景

聲源定位技術，其主要應用于軍事設備的跟蹤（噪聲源定位），機械系統（航空、汽車、機床以及工業現場的噪聲源）的在線狀態監測和故障診斷，音頻設備和影院系統的聲學設計，通信等設備中的語音識別和采集。

講到這里，聲源定位技術作用巨大，應用場景廣泛，聲陣列作為聲源定位技術的一種使用方式，被廣泛應用。接下來，我們?cè)敿?xì)了解一下聲陣列的相關知識。

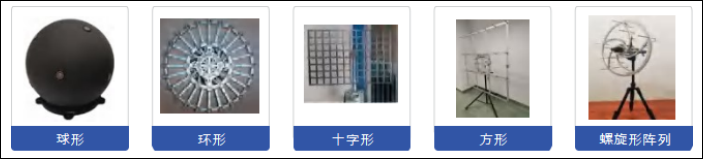

聲陣列支架

傳聲器陣列，由幾個到上千個麥克風，按照一定規則排列組成。多個麥克風同步采集聲音信號，利用多個麥克風之間的信號相位差，求得噪聲源信號的發出位置。北京聲科測，可根據客戶的應用需求，能夠設計直線陣列、圓形（環形）陣列、球形陣列、十字形陣列、方形陣列和多臂螺旋陣列等聲學測試系統，實現聲源的定位和分析功能。

聲陣列測試系統

將多個傳聲器，部署在各種形狀的傳聲器陣列上，通過信號處理算法（如波束形成、聲全息）生成聲音在一個平面或球面上的聲壓級分布，以彩色等高線圖的方式實現聲音可視化，通過照片或視頻的方式顯示被測物的噪聲源分布。

北京聲科測的聲陣列測試系統，是經過多年的開發、測試和驗證的聲源定位測試分析軟件，包含豐富的波束形成算法，能夠精確定位出聲源的位置。同時具備風洞、高鐵、飛機等特殊應用場所下聲源定位系統開發能力。

北京聲科測聲學技術有限公司，成立15年來，專注于聲學與振動測量領域，主要開展精密設備和測試系統的研發、制造和銷售，是一家研發型的傳感器高新制造企業。公司不僅可為客戶提供聲陣列聲源定位應用的全套產品和系統，還可為客戶提供測試服務和相關定制化服務。
