發電廠的系統是至今為止全世界公認的最復雜系統之一，為了確保電廠安全穩定的生產運行，關鍵核心在于鍋爐能夠高效穩定的運行，鍋爐內溫度場變化可以作為鍋爐運行狀態的關鍵指標之一。

目前電廠鍋爐內溫度判斷通常只能依靠對鍋爐內某些監測點進行定時測量，結合運行經驗來判斷整個鍋爐的燃燒情況，缺少實時、準確的鍋爐內溫度場測量系統。隨著全球能源結構的轉型和電力市場的深度改革，電廠智能化建設已成為該行業的迫切需求，也需要實時并準確的采集鍋爐內的溫度數據，進而把相關溫度信息和燃燒情況通過DCS反饋到電廠的控制系統，最終實現電廠的智慧化、數字化升級。

北京奧音貝和華北電力大學能源動力與機械工程學院的專家團隊經過多年聯合研發基于聲學的爐膛測溫解決方案已經可以實時、直觀反映爐內溫度場分布情況。

1、聲波測溫基本原理

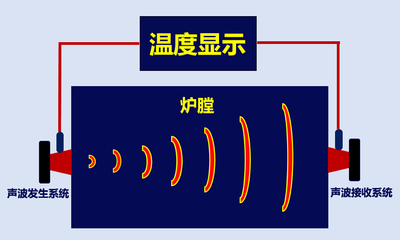

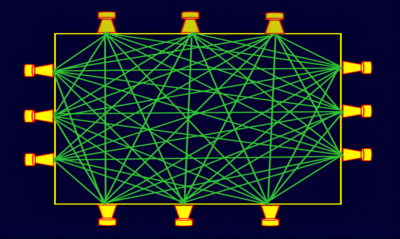

聲學測溫原理基于聲速與介質溫度的關系，以單路徑爐膛聲學測溫模型為例，在爐膛截面四周的爐墻上布置多組聲波收發裝置，通過依次發聲，得到多條路徑溫度，采用CT重建技術可以得到測溫平面的二維溫度場分布。如圖所示：

2、聲波測溫解決方案架構及功能

（1）聲波收發系統

聲波發生單元：聲波發生器是能量轉換裝置，是本系統的重要組成部分。工作的有關參數必須根據鍋爐的具體情況進行調整才能達到工作狀態的最優化，本系統采用特制電動聲源。

聲波接收傳單元：傳感器是用來接收發自聲波發射器的聲頻信號，選擇增強型壓電式聲波傳感器，對頻率響應、環境溫度、現場的電磁干擾有一定的要求，本系統采用駐極體傳聲器。

爐膛測點單元：聲波導管連接聲波發生器與爐體。聲波發生器調制的聲波在這里被放大并導入爐體。一方面，用來減弱熱傳導，起到保護作用。另一方面，合理聲波導管有利于聲學阻抗的匹配。

（2）中央處理控制單元

處理控制單元是整套測溫系統的核心。通過它實現了所有的控制、處理、輸入輸出和數據存儲。

（3）可視化運維管理平臺

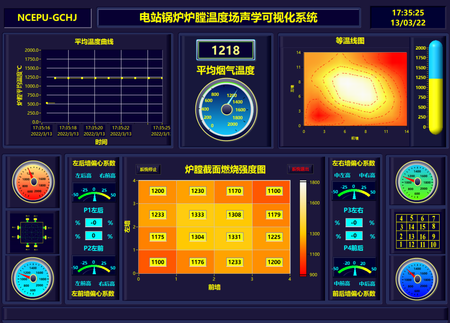

系統提供一個友好的人機界面，可呈現火焰偏離情況、等溫線圖、在線溫度監測、溫度變化曲線等，為鍋爐燃燒提供了豐富的可視化信息，并支持?jǐn)U展和定制。

3、解決方案技術指標

4、聲波測溫解決方案優勢

要實時并準確的采集鍋爐內的溫度數據，進而把相關溫度信息和燃燒情況通過DCS反饋到電廠的控制系統，最終實現電廠的智慧化、數字化升級。

北京奧音貝和華北電力大學能源動力與機械工程學院的專家團隊經過多年聯合研發基于聲學的爐膛測溫解決方案已經可以實時、直觀反映爐內溫度場分布情況。

1、聲波測溫基本原理

聲學測溫原理基于聲速與介質溫度的關系，以單路徑爐膛聲學測溫模型為例，在爐膛截面四周的爐墻上布置多組聲波收發裝置，通過依次發聲，得到多條路徑溫度，采用CT重建技術可以得到測溫平面的二維溫度場分布。如圖所示：

2、聲波測溫解決方案架構及功能

（1）聲波收發系統

聲波發生單元：聲波發生器是能量轉換裝置，是本系統的重要組成部分。工作的有關參數必須根據鍋爐的具體情況進行調整才能達到工作狀態的最優化，本系統采用特制電動聲源。

聲波接收傳單元：傳感器是用來接收發自聲波發射器的聲頻信號，選擇增強型壓電式聲波傳感器，對頻率響應、環境溫度、現場的電磁干擾有一定的要求，本系統采用駐極體傳聲器。

爐膛測點單元：聲波導管連接聲波發生器與爐體。聲波發生器調制的聲波在這里被放大并導入爐體。一方面，用來減弱熱傳導，起到保護作用。另一方面，合理聲波導管有利于聲學阻抗的匹配。

（2）中央處理控制單元

處理控制單元是整套測溫系統的核心。通過它實現了所有的控制、處理、輸入輸出和數據存儲。

（3）可視化運維管理平臺

系統提供一個友好的人機界面，可呈現火焰偏離情況、等溫線圖、在線溫度監測、溫度變化曲線等，為鍋爐燃燒提供了豐富的可視化信息，并支持?jǐn)U展和定制。

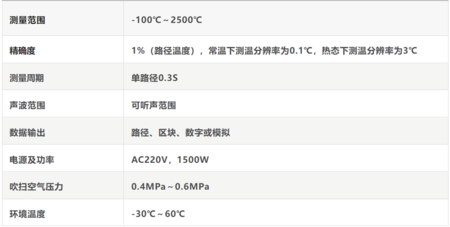

3、解決方案技術指標

4、聲波測溫解決方案優勢

. 精確度高，準確度<1%（路徑溫度），常溫下測溫分辨率為0.1℃，熱態下測溫分辨率為3℃。不受輻射等不確定因素的影響；

. 測量溫度范圍廣，在-100℃～2500℃鍋爐全負荷范圍內均可使用；

. 測量空間不受限，不僅可以測量平均溫度，還可以確定爐膛溫度場分布；

. 測量靈敏度高，實時在線監測；

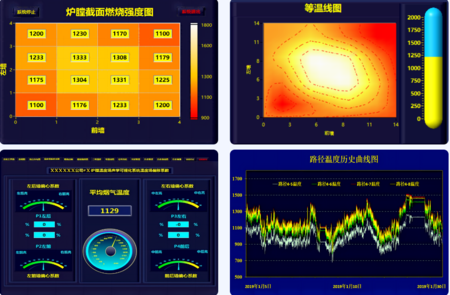

. 可視化界面，可呈現爐膛截面燃燒強度、火焰偏心系數、等溫線圖、溫度云圖、路徑溫度歷史變化曲線等多種方式，數據直觀；

. 獨立的系統，可以避免和其他系統出現沖突，采用耐高溫傳感器，同時系統有聲源自檢系統，有故障直接報警，減少日常維護工作量；

. 電廠運行人員可以據此進行鍋爐內的煤粉或者配風的調整，也可以通過DCS系統連接與靶向配風等輔助系統聯動，實現鍋爐燃燒狀態的自動調節。

5、項目收益

（1）運行效益

. 鍋爐效率提高0.5%左右，鍋爐燃燒偏差減少5℃以上；

. 機組運行煤耗降低0.5-1.0g/kWh，SCR入口NOx產量降低5%以上；

. 機組負荷爬坡率提高0.5%以上，鍋爐深度調峰穩燃負荷降低5%以上；

（2）經濟效益

. 聲波測溫系統在鍋爐上安裝運行后，兩年可回收成本；

. 燃燒優化，降低煤耗，節省燃料成本；

. 防止水冷壁和過熱器過熱，延長使用壽命；

. 避免爆管事故，意外停機損失發電量15000MWh；

（3）社會效益

. 碳減排（60MW的電廠，年減排二氧化碳26萬噸）；
