【新品速遞】FF2122型光纖聲傳感器：用光纖“聆聽”世界的奧秘

光纖傳聲器基本工作原理是發光二極管作為光源，通過光纖入射到有金屬涂層的振動膜片上，當聲音信號使振膜振動時，入射光被振膜振動調制后反射出去。接收光纖接收反射光，解調后則可還原成聲信號。

光纖傳聲器的音頻輸出是基于標準音頻線的模擬輸出。它不需要任何額外的前置放大器或者放大器。每個光纖傳聲器在制作過程中都單獨地進行過校準，以實現一致性的性能，且保證在壽命內能夠很好的正常工作。

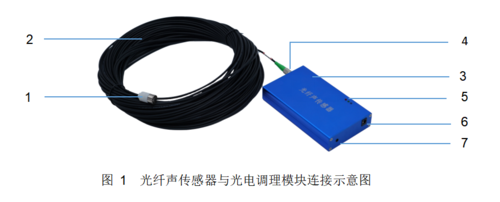

FF2122型光纖傳聲器套件由光纖傳聲器、光纖、光電調理模塊、音頻線、電源等組成。

1：光纖傳聲器，聲光敏感元件；

2：光纖，傳輸光信號；

3：光電調理模塊，用于光信號發送與接收，以及光電信號轉換；

4：FC/APC光纖法蘭，用于連接光纖聲探頭；

5：工作指示燈；

6：12 VDC直流電源接口；

7：3.5mm耳機輸出口，可接標準耳機，也可使用3.5mm耳機公頭轉BNC數據線（非標配）連接示波器或數采設備。

應用場景

光纖聲傳感器融合光學和聲學的特性，具有較高的靈敏度、結構緊湊、抗電磁干擾、前端無源等特性，可廣泛應用于：

功能特點

• 抗電磁/射頻干擾

• 無源的敏感元件

• 較寬的頻率響應

• 標準模擬輸出

• 高可靠性和環境穩定性

• 無信號損失的光纖連接

技術參數

頻率響應
