背景及現狀

隨著全球?qū)η鍧嵞茉吹男枨笤黾樱L(fēng)電作為重要的可再生能源之一，其產業規模不斷壯大。越來越多的風電機組被安裝在各種復雜環境下，包括高山、海島、草原等偏遠地區，風電風機葉片數量眾多且運行時間長，其可靠性和穩定性直接關系到風電場的正常發電和經濟效益，因此需要有效的監測手段來保障葉片的健康運行。

風電場的運維成本在風電總成本中占有較大比例，而葉片作為易受損部件，一旦出現故障未及時發現和處理，可能會引發嚴重的機組故障，導致停機維修甚至更換葉片，這將帶來巨大的經濟損失。通過噪聲監測等手段對葉片進行實時監測，能夠在故障初期及時發現問題，實現預測性維護，有效降低運維成本。

既有方案

接觸式監測方法：常見的接觸式監測方法如振動監測、光纖傳感等，需要在葉片上安裝傳感器，這可能會破壞葉片的原有結構，影響其性能；同時傳感器的安裝和維護難度較大。

非接觸式光學監測方法：圖像識別等非接觸式光學監測方法雖然在一定程度上避免了對葉片的物理接觸，但在惡劣天氣條件下，如霧天、雨天、夜晚等，其監測效果會大打折扣，無法保證全天候的穩定監測。

傳統聲級計測量：便攜式聲級計結構簡單、成本低，操作方便，但精度和穩定性相對較差，功能單一，無法做復雜的數據分析。

4G無線監測方案

高精度測量：高精度測量傳聲器，實時采集高保真聲音信號。

邊緣計算：自動提取風機葉片噪聲特征值。

無線傳輸：風機葉片噪聲特征值通過無線4G上傳至服務器，擺脫繁雜的線纜束縛。

本地存儲：原始數據保留在本地大容量非易失性存儲空間內，便于監測人員后續對異常事件原始數據進行二次分析。

人工智能：服務器端部署預訓練模型，智能判斷風機噪聲是否異常。

高可靠性設計：防水等級IP67，系統具有自恢復機制，可在野外惡劣環境下長期部署執行監測任務。

半永久性安裝：支持外接太陽能供電，提供野外使用長久續航。

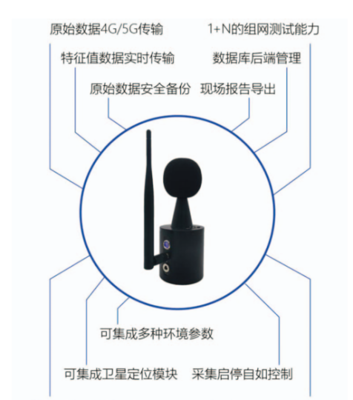

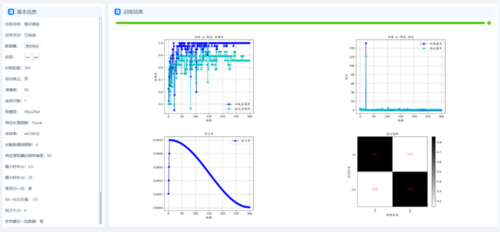

（左圖為無線4G終端 右圖為服務器端模型訓練結果）

系統介紹

本風機葉片噪聲監測系統旨在高效、精準地對風機葉片運行時產生的噪聲進行實時監測，通過創新的技術架構與先進的算法模型，及時發現潛在故障隱患，保障風機的穩定運行，提升風電場的整體發電效率與運維管理水平。

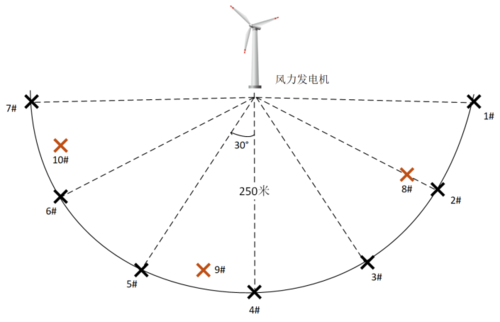

無線4G終端分散部署于葉片背后的下風方向（如下圖，黑色X表示監測點位，紅色X表示太陽能安裝參考位置，黑色實線為半圓參考線，非設備間連線），結合風機自身運行狀態及朝向數據，智能選取位于葉片正后方的噪聲數據用于判斷風機葉片狀態。

終端部署位置示意圖

系統架構

邊緣端設備：由多個分布式高精度噪聲采集設備組成，能夠全方位捕捉葉片在不同風向下產生的噪聲信號。邊緣端設備還配備有高性能的信號采集與預處理模塊，對采集到的原始噪聲信號進行初步的濾波、放大、模數轉換等處理，并從中提取出噪聲的特征值，這些特征值將通過無線通信網絡上傳至服務器端。

服務器端：運行著先進的 AI 模型，該模型基于深度學習算法，通過大量的歷史風機葉片噪聲數據以及對應的故障標簽數據進行訓練。它能夠自動學習到正常與異常噪聲特征之間的復雜關聯模式，對邊緣端上傳的噪聲特征值進行實時分析和判斷，準確識別出風機葉片是否存在諸如裂紋、葉片不平衡等各類異常情況，并生成相應的預警信息和診斷報告。

核心功能

實時監測與數據采集：邊緣端設備 24 小時不間斷地對風機葉片噪聲進行實時監測，確保每一刻的噪聲數據都能被準確捕捉。所采集的數據經過預處理后，能夠以穩定的頻率上傳至服務器端，為后續的分析提供及時、可靠的數據基礎。

噪聲特征提取與壓縮：邊緣端的信號處理模塊運用先進的算法，對原始噪聲信號進行特征提取，如利用快速傅里葉變換（FFT）獲取噪聲的頻率譜特征，通過時域分析計算聲壓級、噪聲能量均值和方差等統計特征量。在提取特征的過程中，系統會對數據進行壓縮處理，去除冗余信息，僅保留對故障診斷有價值的特征值，這不僅減少了數據傳輸帶寬的需求，還降低了服務器端的數據處理負擔，提高了整個系統的運行效率。

AI 模型異常檢測與診斷：服務器端的 AI 模型基于深度神經網絡架構，經過對海量風機葉片噪聲樣本數據的學習和訓練，具備強大的模式識別和分類能力。當接收到邊緣端上傳的噪聲特征值時，模型能夠迅速對其進行分析，與正常葉片噪聲特征模式進行對比，快速判斷當前葉片噪聲是否異常，并根據異常的嚴重程度生成不同級別的預警信息，為運維人員提供明確的故障指示和處理建議。

數據存儲與歷史回溯：系統配備有大容量的數據存儲，可從邊緣端設備回收所有的噪聲原始數據。這不僅便于運維人員隨時查詢歷史數據，對風機葉片的運行狀況進行回溯分析，還可以為模型的持續優化提供豐富的數據資源。通過對歷史數據的挖掘和分析，可以發現風機葉片在不同運行階段、不同環境條件下的噪聲變化規律，提前預測潛在故障的發生趨勢，制定更加科學合理的維護計劃。

技術優勢

高效的數據處理能力：邊緣計算技術的應用使得大部分?jǐn)?shù)據處理工作在靠近數據源的邊緣端完成，有效減少了數據傳輸至云端或服務器中心的延遲和帶寬占用。這使得系統能夠?qū)︼L(fēng)機葉片噪聲進行實時快速的分析和響應，即使在大規模風電場環境下，也能保證系統的高效運行，不會因?yàn)閿?shù)據量的劇增而出現性能瓶頸。

高精度的故障診斷：基于深度學習的 AI 模型能夠自動從海量噪聲數據中學習到復雜的特征和模式，相較于傳統的基于經驗閾值或簡單算法的故障診斷方法，具有更高的診斷精度和可靠性。

靈活的系統擴展性：無論是增加新的風機葉片監測點，還是對現有系統的功能進行升級，如引入新的噪聲特征提取算法或優化 AI 模型結構，該系統都具有良好的擴展性。邊緣端設備和服務器端軟件均可方便地進行模塊化升級和擴展，適應風電場規模的不斷擴大和風機技術的不斷更新?lián)Q代。

強大的環境適應性：邊緣端噪聲傳感器和相關設備均采用工業級設計，具備高防護等級和寬溫度適應范圍，能夠適應風電場惡劣的自然環境條件，如高溫、低溫、高濕度、強風沙等。確保在整個風機的生命周期內，系統能夠穩定可靠地運行，持續提供準確的噪聲監測數據。

系統效益

提升風機可靠性與可用率：通過及時準確地監測風機葉片噪聲異常，提前發現潛在故障并進行處理，能夠有效避免風機突發故障停機，減少因故障維修導致的停機時間，提高風機的可靠性和可用率，從而增加風電場的發電量和經濟效益。

降低運維成本：精準的故障診斷功能使得運維人員能夠有針對性地對風機葉片進行維護和修理，避免了不必要的設備拆卸和檢查工作，減少了人力、物力的浪費。同時，通過對歷史數據的分析預測，可以合理安排預防性維護計劃，進一步降低運維成本，提高運維效率。

保障風電場安全運行：風機葉片故障可能導致嚴重的安全事故，如葉片斷裂飛出等。本監測系統能夠在故障發生初期及時發出預警，為風電場運維人員提供了足夠的應對時間，采取相應的措施，避免事故的發生或擴大，保障風電場人員和設備的安全，維護周邊環境和公眾的利益。
