【解決方案】AI聲學檢測與監測系統v1.7

一、前言

北京奧音貝科技有限公司深耕聲學技術與人工智能融合領域，基于多年行業實踐與技術積累，推出 AI 聲學檢測與監測系統。本白皮書系統地闡述該系統的技術原理、核心優勢、應用場景及硬件配置，為工業、環境、安防等領域提供智能化聲學檢測解決方案。

二、背景與挑戰

聲學檢測的發展歷程源遠流長，早期從聲速測量、波動方程推導等基礎理論研究起步，隨后在第一次世界大戰期間聲學測距技術應運而生，隨著聲學技術的不斷發展，聲學檢測技術在電力設備檢測、高溫?zé)o損檢測、超聲顯微檢測等諸多領域不斷拓展應用，還出現了光聲檢測、聲學成像等新興技術，未來有望在更多領域發揮更大作用。

隨著工業4.0和智能制造的推進，行業應用與聲學的深度融合正成為推動產業創新和高質量發展的重要力量。通過聲學技術與人工智能的深度融合，在產線檢測領域，聲學監測技術在超聲波監測、電弧聲信號分析等在特定場景展現出獨特優勢。在設備監測領域，聲學監測技術同樣具有非接觸式、成本低、效率高的優點。在環境監測方面，聲學監測技術可用于監測自然環境中的各種聲音，以評估生物多樣性和生態系統健康。

1．傳統聲學方法的缺陷

2．系統架構

本系統采用模塊化設計，包含數據采集模塊、數據預處理模塊、AI分類模塊。

圖 1系統架構圖

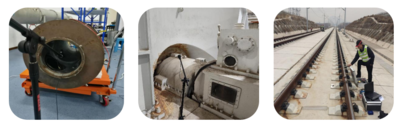

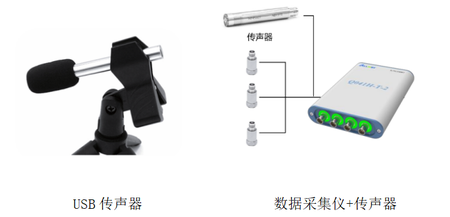

系統支持多種部署方式，小型便攜方案（USB傳聲器+筆記本）用于現場快速測試驗證；大型固定方案（多通道采集儀+服務器+聲振傳感器）部署在工業產線/設備集群，實現多點位同步監測；分布式方案（邊緣采集終端+云平臺）覆蓋戶外/分散場景，通過邊緣計算實時分析后上報云端。所有系統均搭載AI聲學平臺軟件，通過四步智能處理鏈（采集→預處理→AI分類→可視化）自動完成聲學信號分析，用戶可通過終端界面配置監測參數、查看報警事件及歷史數據，形成完整的聲學智能監測網絡。

3、硬件說明

4．軟件說明

分析系統能夠智能識別聲音中的異常特征，如設備故障的前兆信號或運行過程中的不規律噪聲，進而自動觸發報警機制，及時通知相關人員。同時，系統還會對歷史聲音數據進行存儲與歸檔，便于后續的趨勢分析與故障追溯。此外，用戶可通過友好的交互界面，靈活配置監測參數與報警閾值，以適應不同應用場景

核心功能

全流程數據處理：集成多環節功能，支持多種硬件接入，預處理后提取特征，AI 分類模塊以高準確率識別設備異常。準確率最高達 99%。

實時監測與智能預警：毫秒級分析，異常 1 秒內預警并聯動停機，支持分布式部署適配多場景。

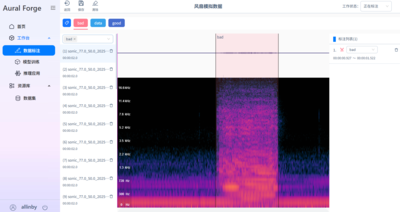

數據可視化與追溯：多維度展示信號特征，存儲歷史數據并支持相關操作，結合條形碼實現全生命周期追溯。

系統管理與模型迭代：支持?jǐn)?shù)據標注、模型優化等，可配置參數，支持多語言和多設備聯動，適配多領域。

（2）軟件流程圖

5．系統優勢

（1）低門檻與用戶友好

無需專業知識：傳統聲學分析需深厚聲學知識，AI系統簡化操作，用戶無需專業背景即可上手。AI算法自動處理復雜聲學數據，用戶無需掌握傅里葉變換等專業知識，降低使用門檻。

界面簡潔易操作：系統界面設計簡潔直觀，操作流程簡單，用戶可快速掌握。提供可視化操作界面，用戶可通過拖拽等方式完成數據分類任務，提升用戶體驗與效率。

適應多種用戶場景：適用于不同行業用戶，如工業質檢、環境監測等，無需額外培訓。系統支持多語言和多種設備，方便不同地區和行業用戶使用。提供詳盡的在線幫助文檔和技術支持

無需專業知識

（2）分類精準與高可靠

分類精度高：聲音分類精度高，可準確識別不同工況、狀態的聲學信號，訓練數據優質時，小樣本數量（特征明顯正負樣本10條，特征不明顯正負樣本500條）也可實現極佳的效果。傳統方法受人為因素影響大，AI系統可自動識別微小差異，提高監控精度。

自適應能力強：AI系統可自動學習新數據，適應不同環境和場景，保持高精度結果。傳統方法需手動調整參數，AI系統可自動優化模型，適應變化。

可靠性高：AI系統運行穩定，可靠性高，可長時間穩定運行。傳統方法受人為主觀因素影響，差異化較大，可靠性較低，易出現錯誤。

AI算法高精度分類數據

（3）處理高效與節省成本

處理速度快效率高：AI算法可快速處理大量聲學數據，相比傳統方法效率提升10-20倍。傳統方法需人工逐幀分析聲學信號，AI系統可在短時間內完成分類。

節省人力成本：減少專業人員分析工作量，降低人力成本，提高企業運營效率。企業無需大量專業聲學分析人員，AI系統可自動完成大部分工作。

降低硬件要求：AI系統對硬件要求較低，普通設備即可運行，降低硬件投入成本。聽診模型無需云端計算、無需服務器集群，本地設備可運行。

廣泛應用于各行各業，帶來直接的經濟效益

應用場景

案例一：車門執行器異音檢測

背景：傳統車門執行器的人工聽診檢測方式存在三大核心痛點：首先，人工判斷主觀性強，對微小異響的識別準確率僅82%，導致漏檢和誤判頻發；其次，因檢測疏漏引發的售后索賠成本持續攀升，客戶投訴率隨之增加；最后，單件60秒的檢測效率使日均產能限制在500件，嚴重制約了產線提速需求。這些問題共同凸顯了傳統檢測方法在精度、成本和效率上的系統性缺陷。

AI 方案效果：

檢測耗時：從 60秒 / 件縮短至 5 秒 / 件，效率提升 12 倍

成本節約：年減少次品損失 82 萬元，替代 3 名檢測員（年省人力成本 45 萬元）

測試數據：

從如上頻域圖中可以看出，異常聲音主要集中在1kHz~4kHz之間，主要表現在縮回狀態，聲學特征為噠噠聲。

AI神經網絡經過小樣本數據訓練后，識別準確率達到100%。

迭代效果展示：

通過AI算法能精準檢測電動執行器合格和異常件，當前最終準確率達到98.8%；

在外界聲音干擾不嚴重，人能捕捉到異常聲音的情況下，AI能完美替代人工檢測；

AI系統能做到實時、無損、不影響生產節拍的情況下，做到高精度檢測。

案例二：座椅骨架電機在線聲學檢測

在座椅骨架電機生產及全生命周期管理中，傳統質量檢測依賴人工聽覺或簡單設備，存在效率低、主觀性強、異常識別不精準等問題。為解決這一痛點，企業引入AI聲學檢測系統，針對高度電機、導軌電機、角度電機的合格件與異常件，通過聲學特征分析實現自動化、高精度質量檢測，覆蓋產品制造、實驗室測試、客戶交付的全生命周期監測。

AI方案：

采集產品： 座椅骨架電機

采集方式： 傳聲器采集

采集點位： 座椅骨架下方

采集類型：

高度電機合格件、高度電機異常件

導軌電機合格件、導軌電機異常件

角度電機合格件、角度電機異常件

文件數量： 48條采集文件

采集數據： 166M

效果：對 2197 個樣本（2052 個正樣本、145 個負樣本）的負樣本（異常件）識別率 95.17%，可有效識別高度電機（100Hz~400Hz “嘟嘟聲”）、導軌電機（300Hz~1000Hz “抖動聲”）、角度電機（1000Hz~2000Hz “嗡嗡聲”）等已知異常特征。

測試數據：

括號區域所示，高度電機異常件在100Hz至400Hz之間有明顯頻譜特征 ，表現特征為規律的嘟嘟聲；導軌電機異常件在300Hz至1000Hz之間有明顯頻譜特征 ，表現特征為明顯的抖動聲；角度電機異常件在1000Hz至2000Hz之間有明顯頻譜特征 ，表現特征為明顯的嗡嗡聲。

其他應用場景

狀態監測

大型機械健康監測：可針對持續穩定運行的旋轉機械/大型機械進行運行狀況的智能監控，如空壓機、泵機、電機、風機、發動機、風力發電風機葉片等。

環境異響監測：可對安靜環境出現的異響、特定聲音、噪聲進行分類及報警，如配電/電網/輸電線漏電的超聲波信號、實驗室氣閥漏氣等。

狀態監測應用場景

產線檢測

產品異響檢測：通過檢測可自主運行的產品正常工作狀態下是否產生異響，檢測產品質量，如電機馬達、繼電器、車門開關、筆記本鍵盤、車輛座椅電動滑軌、風扇、空調、洗衣機等。

結構件異響檢測：通過振動或安裝在測試臺等方式，模擬結構件正常工作狀態或直接激勵結構件以檢測其是否存在因裂紋、松動、變形等原因產生的異響，如軸承、齒輪、車輛懸掛、座椅支架、管線、金屬工具、插頭、連接件、鐵軌減速頂?shù)取?/span>

合格聲音檢測：通過監聽產品組裝過程中是否發出安裝正確/到位應產生的聲音，判斷成品是否合格，如藥瓶擰緊聲、卡扣卡緊聲、開關閉合聲等。

產線下線檢測應用場景

特殊聲音事件記錄

違規事件記錄：在特定管控區域針對特殊聲音進行捕捉，以判斷違規事件的發聲，如違規排污、違規鳴笛、違規無人機飛行、無人區鐵路人員闖入等。

特殊事件統計：依據聲音信號針對特殊事件進行統計，如車輛鳴笛次數、物品通過軌道次數、物品拋落次數、動物活動記錄等。

周界安防：針對禁止區域闖入行為進行報警和定位，如邊境安防、監獄越獄、倉庫監控、私人住宅安保、人員闖入、車輛闖入等。

特殊事件記錄應用場景
