>產品介紹

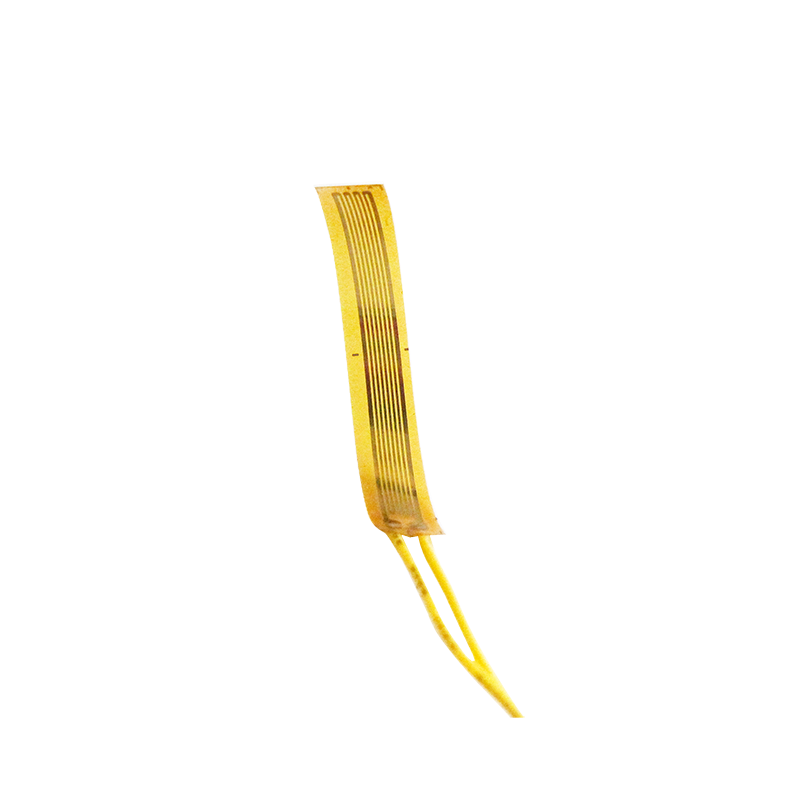

1.應變片的構造
應變片有很多種類。一般的應變片是在稱為基底的塑料薄膜（15-16μm）上貼上由薄金屬箔材制成的敏感柵（3-6μm），然后再覆蓋上一層薄膜作成迭層構造。
2.應變片的原理
將應變片貼在被測定物上，使其隨著被測定物的應變一起伸縮，這樣里面的金屬箔材就隨著應變伸長或縮短。很多金屬在機械性地伸長或縮短時其電阻會隨之變化。應變片就是應用這個原理，通過測量電阻的變化而對應變進行測定。一般應變片的敏感柵使用的是銅鉻合金，其電阻變化率為常數，與應變成正比例關系。單應變片僅能測量單個方向的應變，應變花使用多個應變片進行多個方向應變測量，更準確地測量被測表面的應變。
>技術參數
應變片參數表 |
膠基箔式應變計/花 |
產品型號 | 敏感柵尺寸長×寬 | 標稱阻值Ω | 靈敏度系數 | 精度等級 |

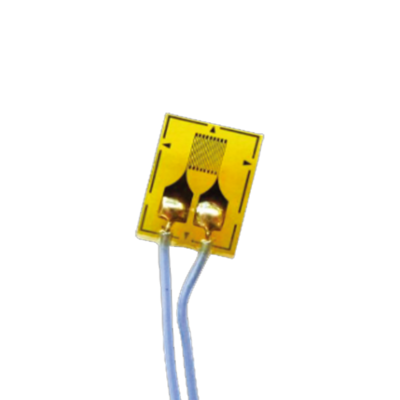

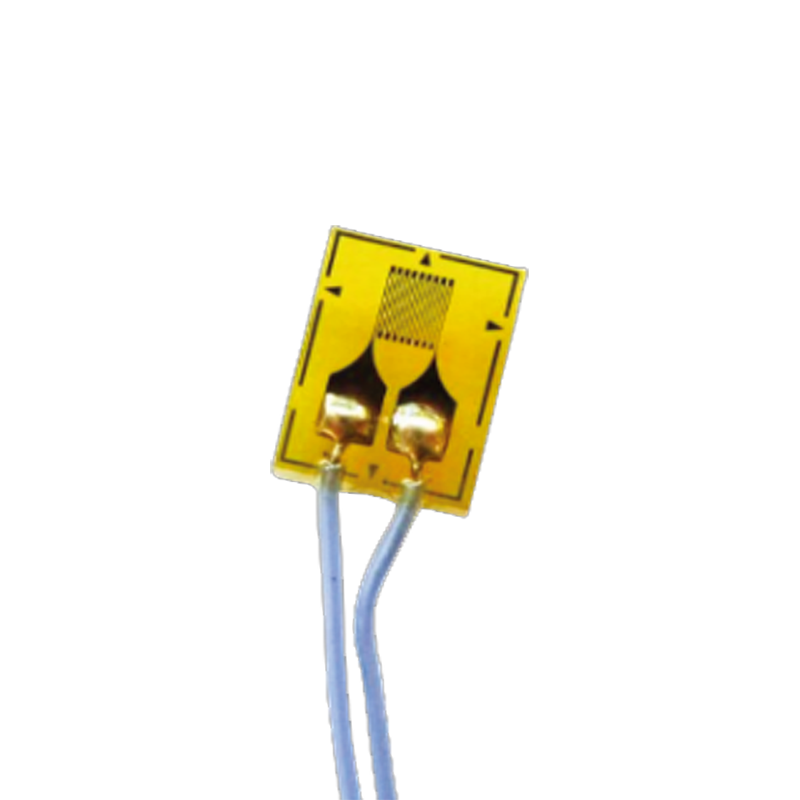

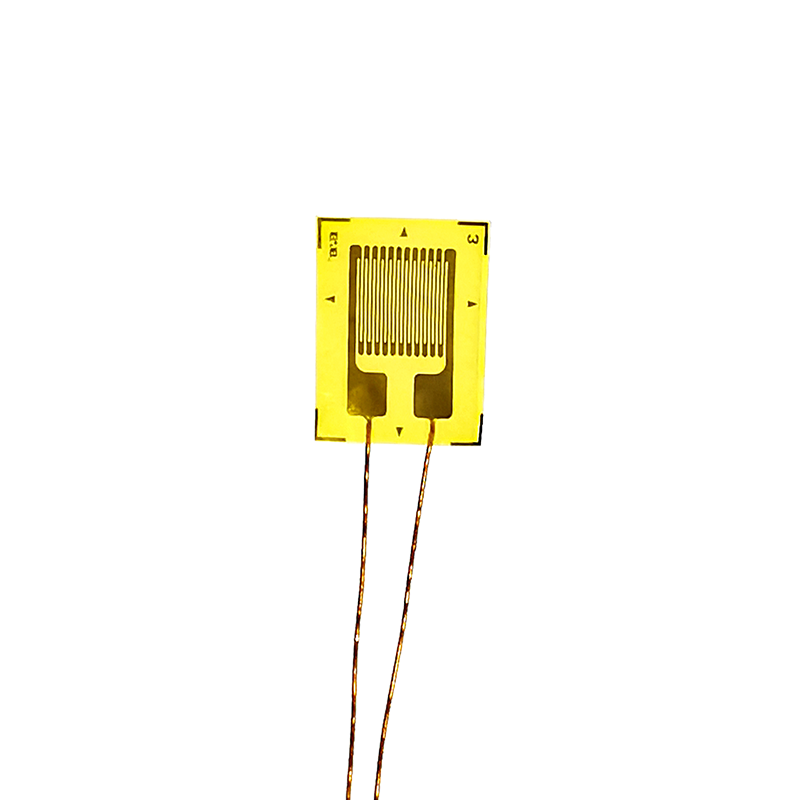

產品形式：?jiǎn)屋S |
BA120-1AA | 0.5×0.5 | 120 | 2.08±1% | A |
BA120-1AA | 1×1 | 120 | 2.08±1% | A |
BA120-1AA | 1×0.5 | 120 | 2.08±1% | A |
BA120-1AA | 1×1 | 120 | 2.08±1% | A |
BA120-2AA | 2×1 | 120 | 2.08±1% | A |
BA120-2AA | 2×2 | 120 | 2.08±1% | A |
BA120-3AA | 3×2 | 120 | 2.08±1% | A |
BX120-5AA | 5×2 | 120 | 2.08±1% | A |
BX120-6AA | 6×1 | 120 | 2.08±1% | A |
BX120-5AA | 5×3 | 120 | 2.08±1% | A |
BX120-10AA | 10×2 | 120 | 2.08±1% | A |
BX120-10AA | 10×3 | 120 | 2.08±1% | A |
BX120-15AA | 15×3 | 120 | 2.08±1% | A |
BX120-20AA | 20×3 | 120 | 2.08±1% | A |
BX120-30AA | 30×3 | 120 | 2.08±1% | A |
BX120-40AA | 40×3 | 120 | 2.08±1% | A |
BX120-60AA | 60×3 | 120 | 2.08±1% | A |
BX120-80AA | 80×3 | 120 | 2.08±1% | A |
BX120-100AA | 100×3 | 120 | 2.08±1% | A |

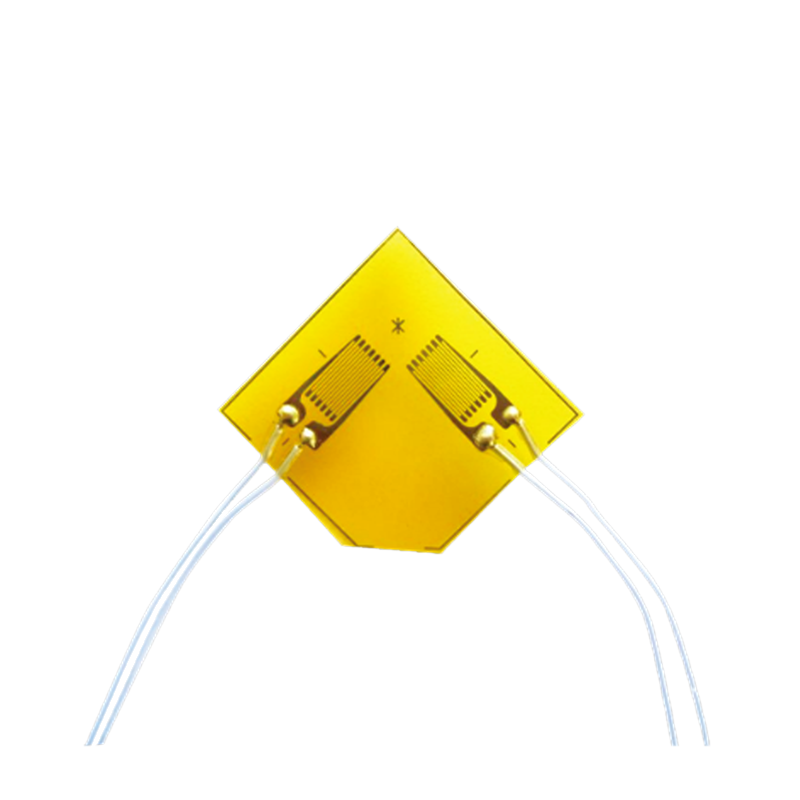

產品形式：二軸 90o |
BX120-3BA | 3×2 | 120 | 2.08±1% | A |
BX120-5BA | 5×2 | 120 | 2.08±1% | A |
BX120-6BA | 6×2 | 120 | 2.08±1% | A |
BX120-5BA 5 | 5×3 | 120 | 2.08±1% | A |
BX120-10BA | 10×2 | 120 | 2.08±1% | A |
產品形式：二軸 T型 |
BX120-2BB | 2×2 | 120 | 2.08±1% | A |
BX120-4BB | 4×4 | 120 | 2.08±1% | A |
產品形式：三軸 120° |
BX120-2CD | 2×1 | 120 | 2.08±1% | A |
BX120-3CD | 3×2 | 120 | 2.08±1% | A |
BX120-5CD | 5×2 | 120 | 2.08±1% | A |

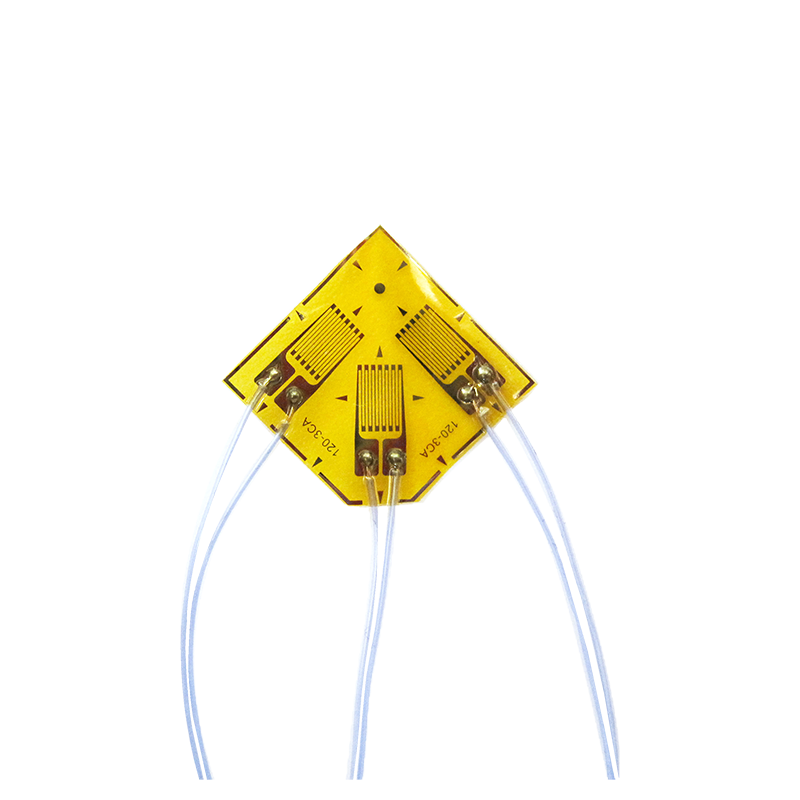

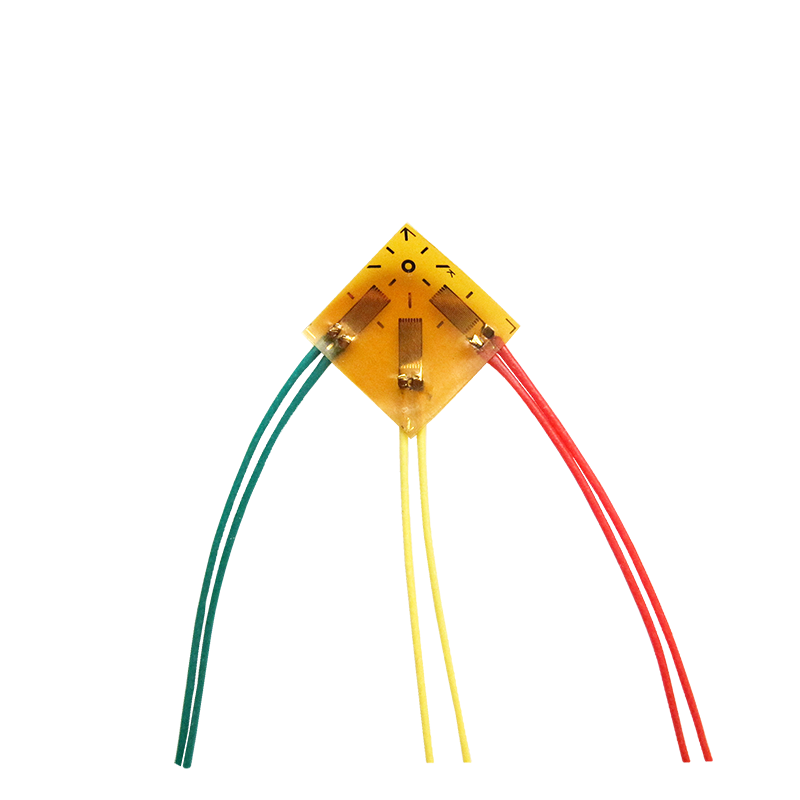

產品形式：三軸 45o |
BA120-3CA | 3×2 | 120 | 2.08±1% | A |
BX120-3CA | 3×2 | 120 | 2.08±1% | A |
BX120-5CA | 5×2 | 120 | 2.08±1% | A |
BX120-10CA | 10×3 | 120 | 2.08±1% | A |
BX120-15CA | 15×3 | 120 | 2.08±1% | A |
BX120-30AA | 30×3 | 120 | 2.08±1% | A |

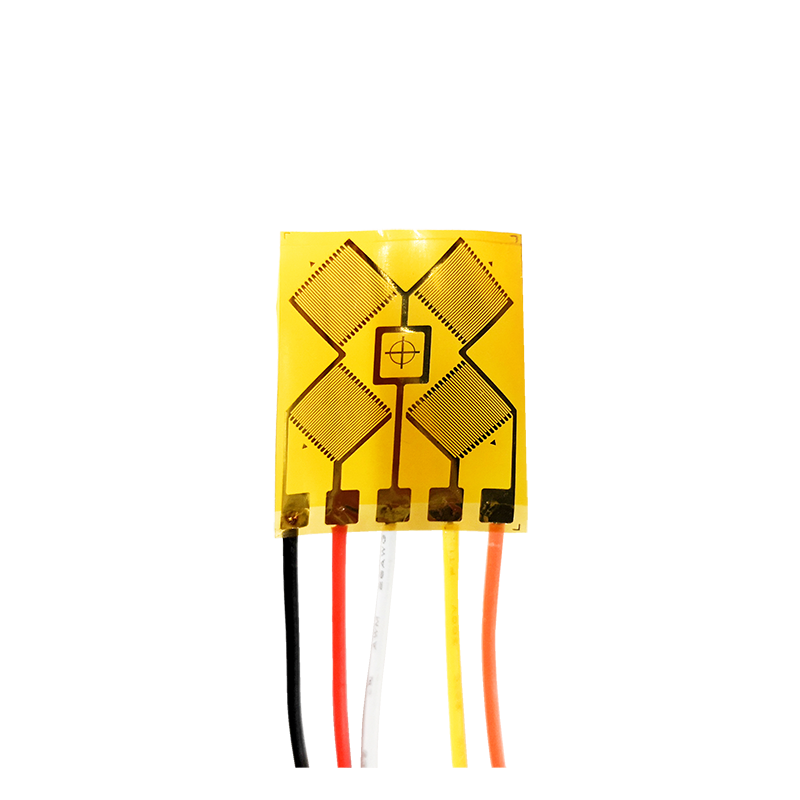

產品形式：四軸 |
BF120-3EB | 3×3 | 120 | 2.08±1% | A |
BF350-6EA | 6×6 | 120 | 2.08±1% | A |
其他 |

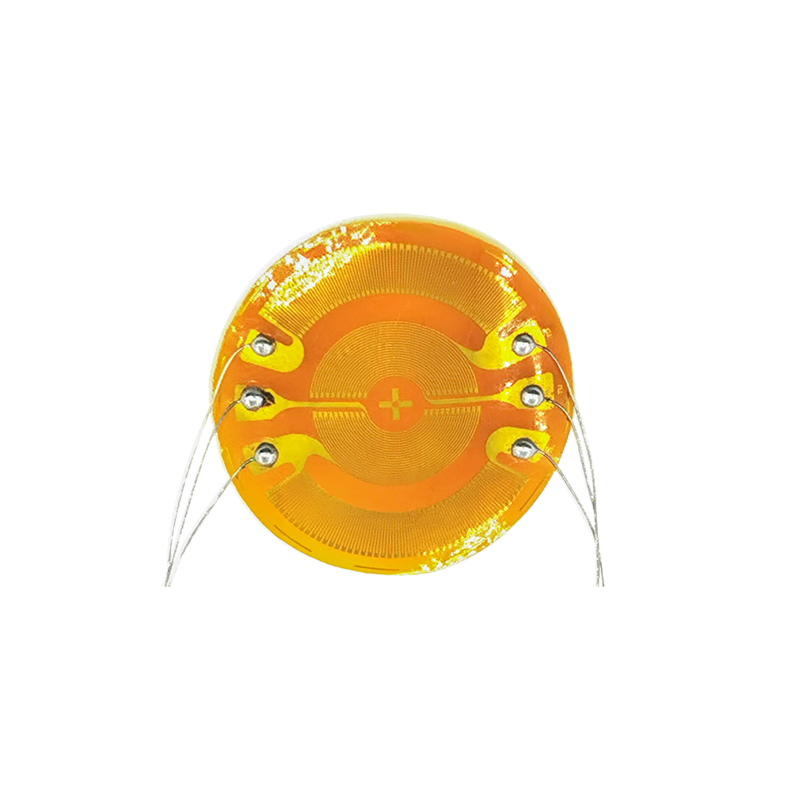

BX350-（15）KA | Φ15mm | 350 | 2.08±1% | A |
TA120-3AA（5%） | 3×3 | 120 | 量程 5% | A |
