產品概述

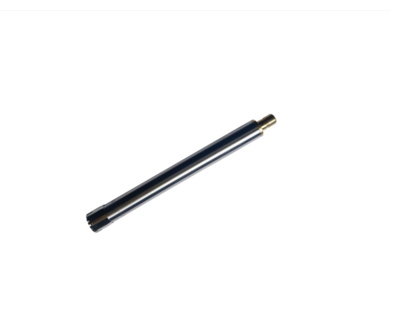

MNP47E 型高聲壓傳聲器包含 NP41 型前置放大器和 MP47E 型 1/4 英寸高品質預極化壓力場傳聲器，適合在耦合腔中或堅硬反射表面附近等壓力場環境進行測量。前置放大器外殼使用不銹鋼材質，采用 IEPE 供電方式，無需極化電壓。該傳聲器采用側均壓方式，通過提高膜片張力
提高了傳聲器最大聲壓級，適用于高頻和高聲壓級測試，如射擊噪聲測量、煙花爆竹噪聲測量
和火箭噪聲測量等。MNP47E 型高聲壓傳聲器可直接與信號調理器或數據采集儀連接，通常需要 SMB 到 BNC 的線纜。本公司也可根據用戶的信號調理器或數據采集器接口定制信號線纜。
適用標準
IEC 610944:1995 Measurement microphones Part 4: Specifications for working standard microphones；GB/T 20441.4-2006 測量傳聲器 第 4 部分：工作標準傳聲器規范。
功能特點
適合精密的聲學測試；一般高強度測量適合高頻信號測試，如超聲測量、瞬態信號測試等；適合火炮和自動武器、航空發動機和火箭發動機噪聲等高聲壓信號測試；結構緊湊，體積小巧。
技術指標
| 傳聲器尺寸 | 1/4 英寸 |
| 靈敏度 (±2 dB） | 0.5 mV/Pa |
| 靈敏度 (±2 dB) | -66 dB, ref 1 V/Pa |
| 頻率范圍 (±2 dB) | 8 ~ 20000 Hz |
| 頻率范圍 (-3 / +7 dB） | 6 ~ 40000 Hz |
| 應用場合 | 壓力場 |
| 極化電壓 | 0 V |
| 本底噪聲 | 65 dB(A) |
| 動態范圍上限 | 180 dB |
| 供電方式 | IEPE(2 ~ 20mA) |
| 典型工作電流 | 4 mA |
| 均壓方式 | 側均壓 |
| 輸出阻抗 | ＜110 Ω |
TEDS（選配） | IEEE 1451.4 V1.0 UDID= I27-0-0-0U |
| 溫度范圍 | -30 ~ 80 ℃ |
| 溫度系數 (250 Hz） | 0.01 dB/℃ |
| 相對濕度范圍 (無凝結) | 0 ~ 98 %RH |
| 相對濕度系數 (無凝結) | ＜0.1 dB/% |
| 靜壓系數 | -0.007 dB/kPa |
| 輸出接口 | SMB / 10-32 UNF（可定制） |
| 長度 | 67.8 mm |
| 重量 | 9.0 g |

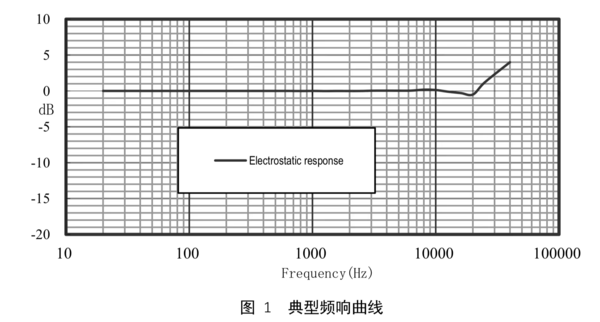

頻率響應 （注：靈敏度范圍適用于大多數 MNP47系列傳聲器，但高聲壓型 MNP47E靈敏度可能會低于此范圍。）

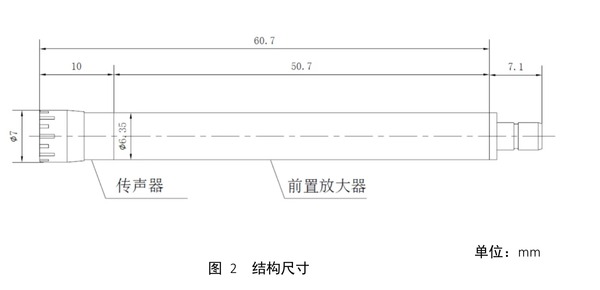

結構尺寸
