>系統簡介
SKC阻抗管材料測試系統（Z系列）用于測定垂直入射條件下吸聲材料的吸聲和隔聲系數。整套系統由阻抗管、高精度傳聲器（相位匹配）、數據采集儀、測試軟件等組成。
SKC阻抗管材料測試系統設計標準，參照國內標準GB/T18696.2-2002《阻抗管中吸聲系數和聲阻抗聲學的測量 第2部分：傳遞函數法》及國際標準ISO10534-2:1998。
在該阻抗管材料測試系統中，阻抗管（硬件）采用高強度硬質鋁合金整體加工成型，能最大限度的保證管徑以及腔體的穩固；測試軟件，可根據測量到的峰聲級值和谷聲級值，自動計算出吸聲系數，并能生成吸聲系數與頻率的坐標曲線；數據采集儀，可在規定范圍內自由設定其輸出信號的頻率和幅度。
本測試系統廣泛應用于對各種材料（如建筑吸聲材料、汽車內飾材料、工業吸聲材料等）的吸聲系數的測試。相對于駐波管的駐波比法，本測試系統具有測試時間短、頻譜連續、重復性好等優點。尤其是進行材料研究時，可大大提高對比實驗的效率。

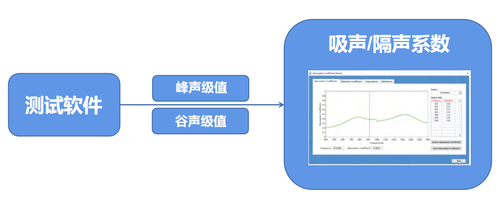

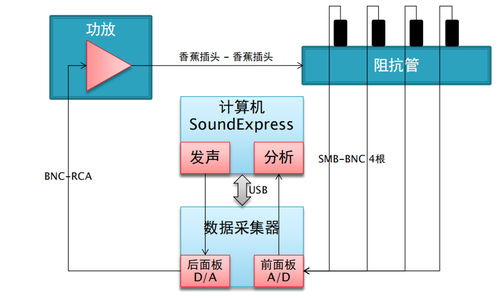

系統線路圖 測試軟件原理圖
硬件——阻抗管（圓管&方管）
軟件界面——吸氣系數 軟件界面——隔聲量
>技術參數
名稱 | 型號 | 管徑 | 測量范圍 | 傳聲器數 |
低頻吸聲管 | ZL100 | 100mm | 63Hz-1800Hz | 2 支 |
低頻隔聲管 | 100mm | 63Hz-1800Hz | 4 支 |
高頻吸聲管 | ZH30 | 30mm | 1600Hz-6300Hz | 2 支 |
高頻隔聲管 | 30mm | 1600Hz-6300Hz | 4 支 |

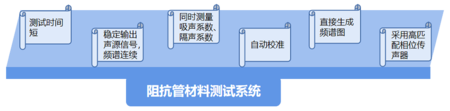

>系統特點
1. 可同時測試全頻段的吸聲和隔聲系數；
2. 采用高檔喇叭產生穩定、持續的聲源信號；
3. 直接生成線性和1/3倍頻程的吸聲/隔聲系數頻譜圖；
4. 采用高端1/4英寸高匹配相位傳聲器，可自動校準傳聲器。
