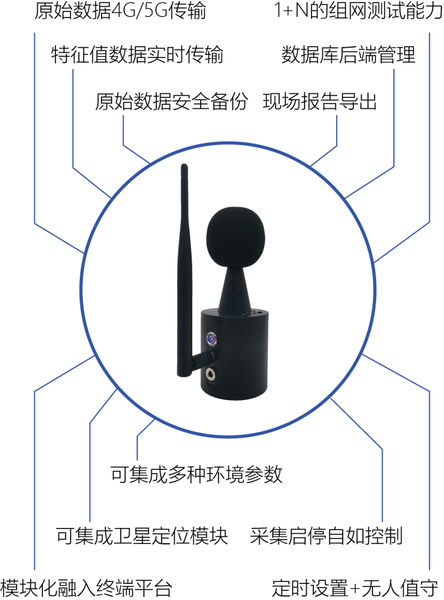

>產品介紹
無線分布式分析系統用于噪聲或振動數據采集，系統由噪聲或振動采集處理終端、本地控制終端、遠端數據庫存儲及展示終端。
其中，采集處理終端包含聲學傳感器（或加速度傳感器）、信號采集模塊、信號處理模塊、設備內部存儲模塊、供電模塊、傳輸模塊（4G或Lora或藍牙等方式）。
具體工作時，通過本地控制終端發送指令，采集處理終端開始采集，其傳感器將被測信號轉換成電信號，經過放大后，再通過模數轉換將其轉換成數字信號送入信號處理模塊。該模塊按照標準公式進行計算，然后通過4G/Lora/藍牙等模塊將計算結果傳輸?shù)竭h(yuǎn)程數據庫。
>系統原理圖

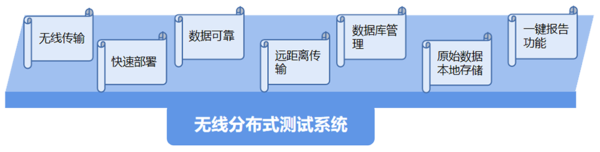

>系統特點
本系統自組網的無線高精度測試方案改變了傳統的單點測試形式，突破了測試位置及測試時間的限制，具有測試準確度高、同步性和易用性強、配置靈活的優勢。
1. 無線傳輸；
2. 快速部署；
3. 數據可靠；
4. 遠距離傳輸；
5. 原始數據本地存儲；
6. 一鍵報告功能；
7. 數據庫管理。
>技術參數
| 傳感器 | 1/2英寸Ⅰ型電容式自由場傳聲器 |
動態范圍 17~136dB |
頻率范圍10Hz~20kHz |
標稱靈敏度 50mV/Pa |
計權方式 | 頻率計權：A、Z |
采樣率 | 25.6kHz/44.1kHz，可選 |
采樣精度 | 24bits |
供電方式 | 電池供電，本地存儲續航時間8小時 |
采集處理終端（噪聲） | 本機存儲 | 內置16G SD卡，可擴展到32G |
| 傳感器 | 三向電容式加速度傳感器 |
頻率范圍0.5Hz~5kHz |
靈敏度500mV/g |
量程10g |
采樣率 | 最高25.6kHz，多檔可設置 |
采樣精度 | 16bits |
供電方式 | 電池供電，本地存儲續航時間16小時 |
采集處理終端（振動） | 本機存儲 | 內置8G SD卡，可擴展到32G |

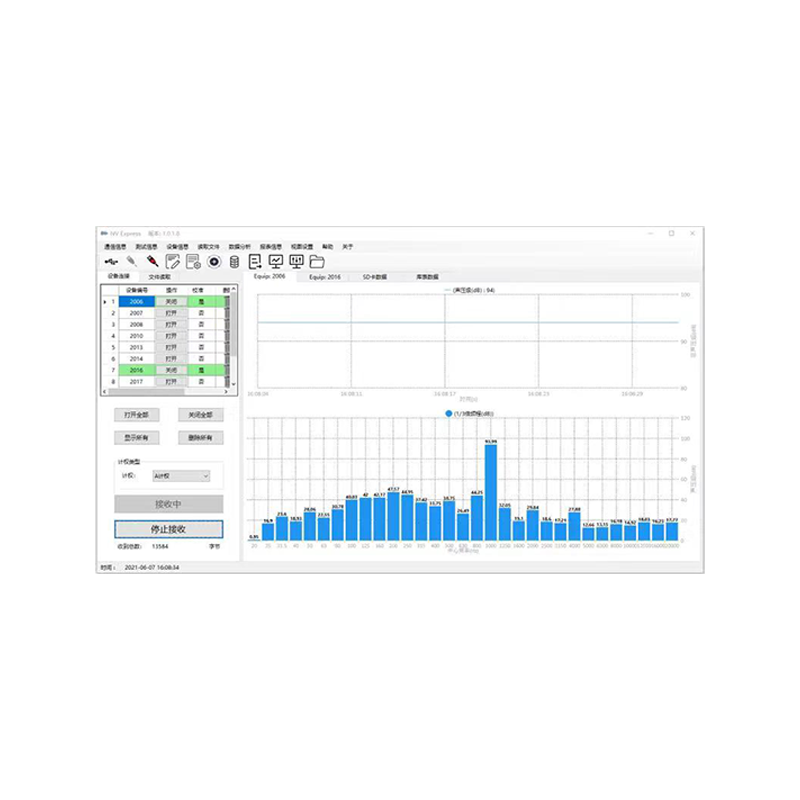

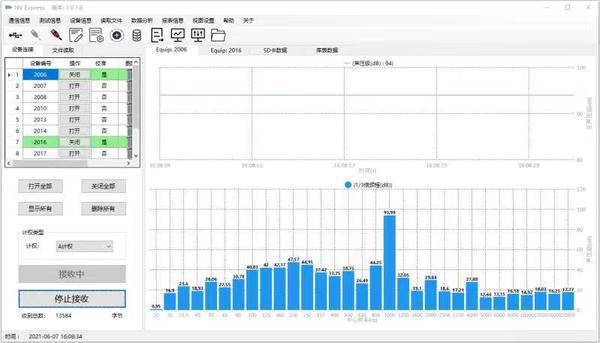

>軟件界面
>應用場景
應用：車輪非圓特征&平穩性測試
序號 | 測量值 | 特征等級 |
1 | 0<測量值<15dB | 3級 |
2 | 15dB≤測量值<25dB | 2級 |
3 | 25dB≤測量值 | 1級 |
| 車輪非圓特征等級 | 平穩性或晃車等級 |
傳輸方式 | 無線WiFi |
特征值傳輸 | FFT頻譜 | FFT頻譜、時域加速度峰值 |
原始數據管理 | 存入設備內置SD卡 |
傳輸間隔 | 0.25s | 0.1s或0.2s |
數值計算 | 本地控制終端，通過無線傳輸方式，接收特征值，指令軟件依據相應判斷標準和依據，處理特征值數據，得到等級判定結果。 |
高鐵車廂內部噪聲監測
工業環境噪聲監測--空調出風口噪聲測試
道路交通噪聲監測 施工現場噪聲監測
